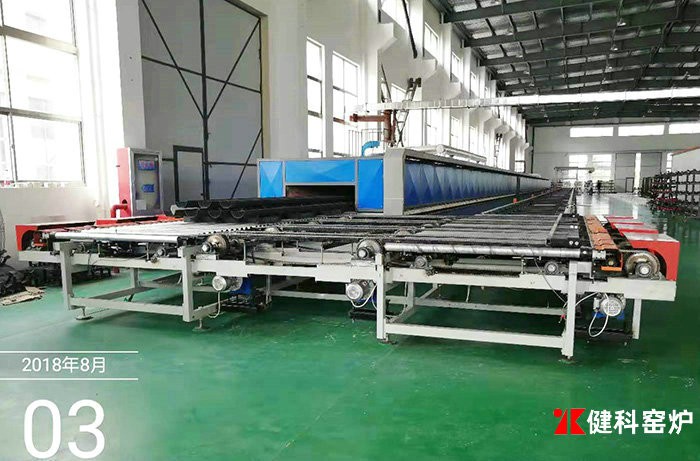

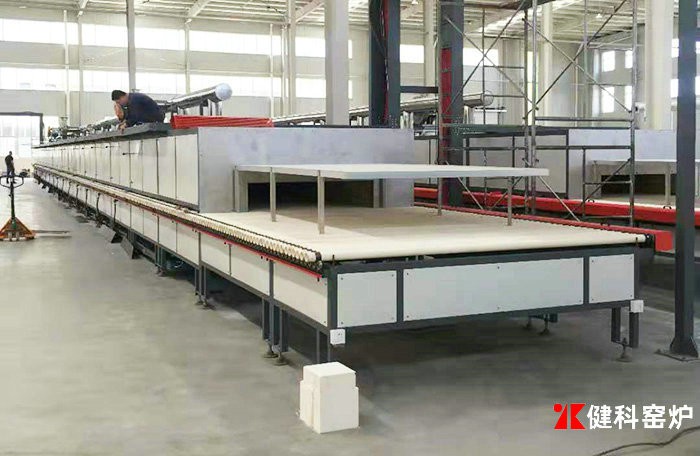

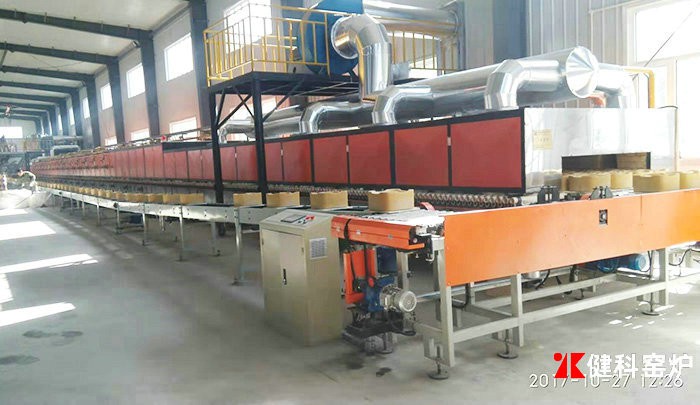

輥道窯圖片如下：又稱為無拱窯是一種截面呈狹長形的隧道窯，與窯車隧道窯不同，它不是用裝載制品的窯車運轉，所以窯頂結構為平吊頂式。由一根根平行排列、橫穿窯工作通道截面的輥?zhàn)咏M成“輥道”，制品放在輥道上，隨著輥?zhàn)拥霓D(zhuǎn)動而輸送入窯，在窯內完成燒成工藝過程。
簡介
輥道窯一般截面較小，窯內溫度均勻，適合快速燒成，但輥?zhàn)硬馁|(zhì)和安裝技術要求較高。主要用于建筑衛生陶瓷制品的快速燒成。輥道窯是連續燒成的窯，以轉動的輥?zhàn)幼鳛榕黧w運載工具的隧道窯。陶瓷產品放置在許多條間隔很密的水平耐火輥上，靠輥?zhàn)拥霓D(zhuǎn)動使陶瓷從窯頭傳送到窯尾  。
分類：
輥道窯可以使用的燃燒結構分類，也可按加熱方式分類，還可以通道多少來分類。一般對建陶工業輥道窯結合燃料與加熱方式進行分類。
（1）明焰輥道窯：火焰進入輥道上下空間，與制品接觸并直接加熱制品。
（2）隔焰輥道窯：火焰一般只，進入與窯道隔離的馬弗道中，通過隔焰板將熱量輻射給制品并對其進行加熱。
（3）電熱輥道窯：以安裝在輥道上下的電熱元件（硅碳棒或電熱絲）作熱源，對制品輻射加熱。
工作原理：
陶瓷坯體可直接置于輥?zhàn)由匣驅⑴黧w先放在墊板上，再將熱板放在輥?zhàn)由希捎谳佔硬粩噢D(zhuǎn)動，可使坯體依序前進。每根輥?zhàn)拥亩瞬慷加行℃溳?，由鏈條帶動自轉，為傳動平穩、安 全、常將鏈條分若干組傳動。
低溫處的輥?zhàn)佑媚蜔岬逆囥t合金鋼制成，高溫處則以耐高溫的陶瓷輥棒（如剛玉瓷輥棒或碳化硅輥棒）作為輥?zhàn)?。輥?zhàn)娱L(zhǎng)度可達到2.5m，直徑在25-27mm，要求直而圓，尺寸準確。
輥道窯的燃燒室在輥?zhàn)拥南路?，用壓縮空氣霧化重油、柴油、煤油等燃料進行燃燒。也有用煤氣發生爐所產煤氣進行燃燒的，比較大型的陶瓷廠大都采用雙段冷煤氣站，使用冷靜煤氣進行燃燒，產生高溫。燃燒室與輥道之間，有耐火材料隔離，火焰不直接接觸被燒制的產品。相對來說，煤氣發生爐配套輥道窯燃燒比重油、柴油等成本低，比直接燃煤效率高環保達標。使用重油為燃料時，為防止煙氣污染制品，要采取隔焰或半隔焰形式。電熱時，為保護發熱體或使溫度更均勻，也需將發熱體和制品隔開。
